エコパワーの構成
- 単相三線式バランス型分流変圧器
- 省エネ、直電切替スイッチ
- バランス異常遮断NFB
- 力率改善コンデンサー
- 端子台
- 保護ボックス内取付ベース
主要部品の構成は上記のようになります。
客先の契約電力、最大消費電力量等によりエコパワー EP-50〜EP-500までの8種類のタイプよりお選びください。
EP-500〜EP-2000までは特注になります。
各タイプによりトランス容量サイズ、入出力端子、保護ボックス等のサイズが変わります。
|

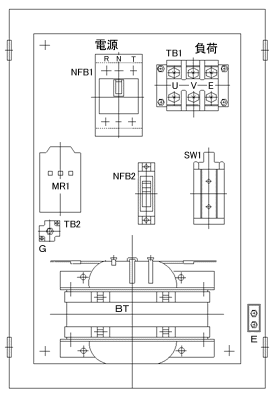

部品配置図
|
仕様一覧
| 型 式 |
EP-050A |
EP-075A |
EP-100A |
EP-150A |
EP-200A |
EP-250A |
EP-300A |
EP-400A |
| 周 波 数 |
５０／６０Ｈｚ |
| 相 数 |
単相三線式 |
| 定格容量 |
１０ＫＶＡ |
１５ＫＶＡ |
２０ＫＶＡ |
３０ＫＶＡ |
４０ＫＶＡ |
５０ＫＶＡ |
６０ＫＶＡ |
８０ＫＶＡ |
| 定格一次電圧 |
１０３Ｖ−０−１０３Ｖ |
| 定格二次電圧 |
１００Ｖ−０−１００Ｖ |
| 定格一次電流 |
４８．５Ａ |
７２．８Ａ |
９７Ａ |
１４５．５Ａ |
１９４Ａ |
２４２．５Ａ |
２９１Ａ |
３８８Ａ |
| 定格二次電流 |
５０Ａ |
７５Ａ |
１００Ａ |
１５０Ａ |
２００Ａ |
２５０Ａ |
３００Ａ |
４００Ａ |
| 定格Ｎ相吸収電流 |
２０Ａ |
３０Ａ |
４０Ａ |
５０Ａ |
６０Ａ |
１００Ａ |
１２５Ａ |
１５０Ａ |
| 雷 インパルス |
１０ ＫＶ （１．２μｓ×５０） |
| 耐 電 圧 |
２ ＫＶＡＣ／分 |
| 絶縁抵抗 |
ＤＣ１０００Ｖメガー／１００ＭΩ以上 |
| 絶縁種別 |
トランス絶縁種別 Ｈ 種 （１８０℃） |
| 準拠規格 |
ＪＥＣ−２２００に依る／ＪＥＴ規格認定 |
| 重 量 |
３５Ｋｇ |
４０Ｋｇ |
５５Ｋｇ |
６０Ｋｇ |
９０Ｋｇ |
１００Ｋｇ |
１４０Ｋｇ |
１８０Ｋｇ |

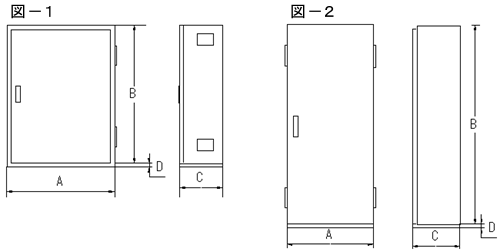

ＢＯＸ仕様
| 型 式 |
図 番 |
寸 法 （ｍｍ） |
重量
Kg |
タイプ |
| A |
B |
C |
D |
| ＥＰー075 |
SKIー40075A |
400 |
500 |
250 |
ナシ |
40 |
図−１ |
| ＥＰー100 |
SKIー40100A |
500 |
600 |
250 |
50 |
55 |
図−１ |
| ＥＰー150 |
SKIー40150A |
500 |
600 |
250 |
50 |
60 |
図−１ |
| ＥＰー200 |
SKIー40200A |
600 |
700 |
300 |
50 |
87 |
図−１ |
| ＥＰー250 |
SKIー40250A |
600 |
700 |
300 |
50 |
96 |
図−１ |
| ＥＰー300 |
SKIー40300A |
700 |
1000 |
300 |
50 |
140 |
図−２ |
| ＥＰー400 |
SKIー40400A |
800 |
1200 |
350 |
50 |
190 |
図−２ |
| ＥＰー500 |
SKIー40500A |
800 |
1200 |
350 |
50 |
210 |
図−２ |
| ※仕様は予告なく変更することがありますのでご了承ください。 |
|
